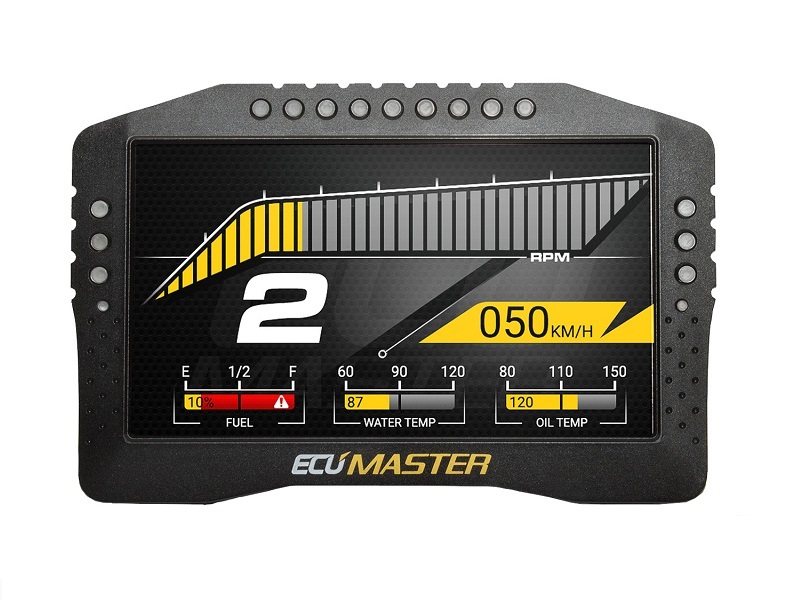

Ecumaster Display ADU 7''

ADU software package 104.1

L'ECUMaster Display ADU 7 è un display multifunzione progettato per monitorare i parametri del motore e del veicolo in tempo reale. Con un display TFT da 7 pollici ad alta risoluzione, offre una visibilità eccellente in tutte le condizioni di luce, rendendolo perfetto per le applicazioni motorsport, auto sportive e altri veicoli ad alte prestazioni.

Caratteristiche principali:

• Display TFT da 7 pollici con risoluzione 800x480 pixel per una visibilità cristallina
• Monitoraggio completo dei parametri come RPM, temperatura, pressione, livelli di carburante, velocità e altri parametri personalizzabili
• Compatibilità CAN: supporta il protocollo CAN per una facile integrazione con centraline e sensori
• Design compatto e robusto: resistenza e durata garantite anche in ambienti di gara estremi
• Display completamente personalizzabile: consente di scegliere tra una vasta gamma di schermate e layout
• Uscite per allarmi visivi e acustici: possibilità di impostare limiti per avvisi e notifiche
• Facilità di configurazione tramite interfaccia intuitiva e software dedicato

Specifiche tecniche:

• Gamma di temperature: AECQ100 GRADE3 (-40 a +85˚C)
• Protezione da inversione di polarità: Sì, interna
• Tensione operativa: 6-22V, immunità ai transitori secondo la ISO 7637
• Alloggiamento: Rev.1 -> IP 60, alluminio lavorato CNC personalizzato; Rev.2 -> IP 65, alluminio lavorato CNC personalizzato (sigillato); ADU7″ AS -> IP 60, alluminio lavorato CNC personalizzato
• Connettori: 1 x 35 posizioni, connettore AMP Automotive
• Comunicazione PC: CAN BUS – interfaccia Ecumaster, Peak o Kvaser
• Tipo display: TFT 800×480
• Luminosità del display: 5″ – 600 cd/m2, 7″ – 1000 cd/m2
• Peso: 5″ – 408 g, 7″ – 732 g

Input / Output:

• Ingressi analogici: 8 ingressi, 10 bit, 0-5 V, resistenza pull-up/pull-down software controllata da 10K. Tutti gli ingressi analogici possono essere utilizzati come interruttori
• Ingressi digitali: 8 ingressi digitali, sensibilità dell'ingresso controllata tramite software (VR, Hall), resistenze pull-up da 4K7 controllate tramite software, utilizzati per sensori di velocità motore, Flex Fuel, velocità ruote, velocità albero turbocompressore. Tutti gli ingressi digitali possono essere utilizzati come interruttori
• Uscite: 2 uscite low-side (commutazione a massa), fino a 2A, 1 uscita analogica (0-5V) 10 bit
• Uscita +5V: Uscita 5V monitorata per alimentare sensori esterni

Comunicazione:

• Interfaccia CAN: 2 x CAN2.0 A/B, 250, 500, 1000 Kbps
• Flussi CAN: Definiti dall'utente
• Comunicazione seriale: RS232 Rx/Tx, protocolli AiM, Ecumaster, Hondata Kpro, Autronic
• USB: Utilizzato per il logging su memoria USB esterna (necessario il modulo USB to CAN per la programmazione)

Altri dettagli:

• LED a emissione luminosa: 15 LED RGB ultra-brillanti
• Accelerometro/Giroscopio: Accelerometro 3D + giroscopio 3D per l'analisi della dinamica del veicolo
• Orologio in tempo reale: Sì, alimentato a batteria
• Sensore di luminosità: Sì, per la correzione automatica della luminosità
• Sensore di temperatura: Sì, per il monitoraggio della temperatura del dispositivo
